سلسلة 67006800 و 6900 عبارة عن محامل كروية رقيقة.محامل قسم رقيقة ، ملحوظة لملامحها النحيف ، تهدف إلى تقليل الوزن ، والحفاظ على المساحة ، وتقليل الاحتكاك ، وتحسين تنوع التصميم مع الحفاظ على دقة عالية. يتم استخدامها في الأجهزة ، والروبوتات ، والفضاء ، والمعدات الطبية ، والكاميرات والمعدات البصرية. يشمل اختيارنا كلا من الأحجام بوصة ومتري في تكوينات متعددة. هذه المحامل متوافقة مع نماذج Kaydon ، يكملها مخطط تبادل موجز لسهولة الرجوع إليه.
ميزات محامل قسم رقيقة:
حجم مدمج
بناء خفيف الوزن
الهندسة الدقيقة
الاحتكاك المنخفض
معالجة تحميل قوية

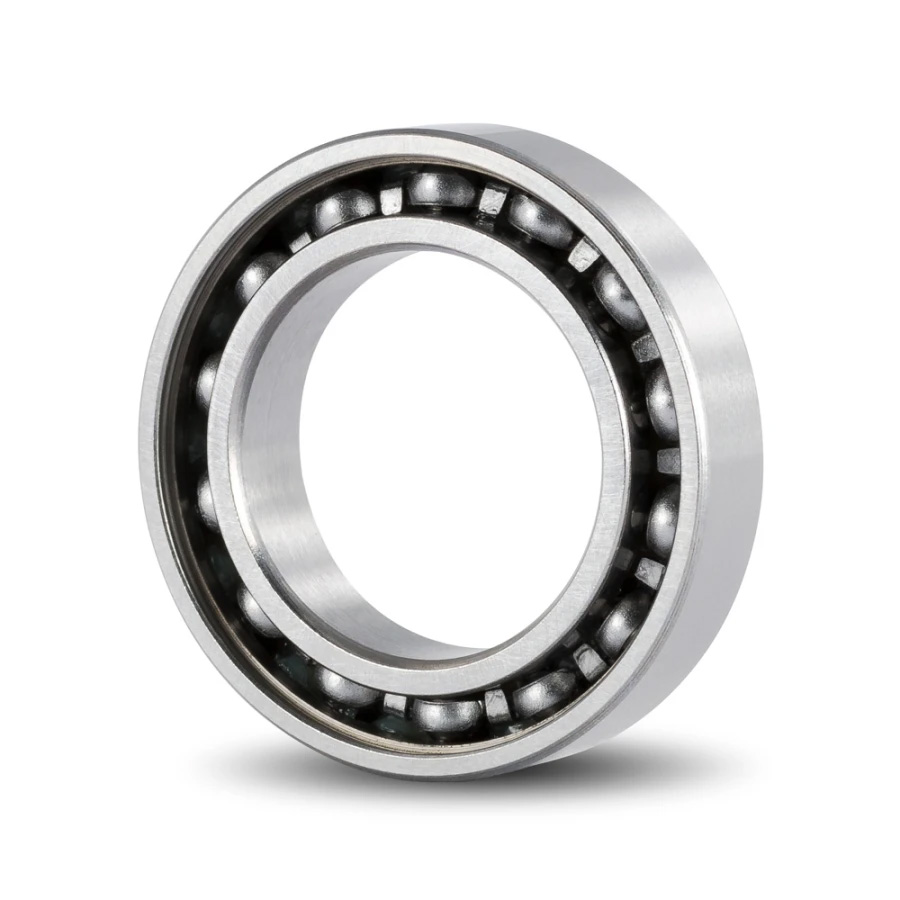

محامل قسم رفيع عميق الأخدود (محامل كروية قسم رفيع)
تشبه محامل الكريات القياسية ولكن مع مقطع عرضي أرق ، هذه المحامل الكروية ذات القسم الرفيع مناسبة للتطبيقات ذات المساحة المحدودة ولمعالجة كل من الأحمال المحورية والشعاعية.
محامل قسم رفيع بحافة
هذه لها شفة على الحلقة الخارجية ، تساعد في الموقع المحوري وسهولة التركيب. مفيدة في التطبيقات ذات قيود المساحة المحورية.

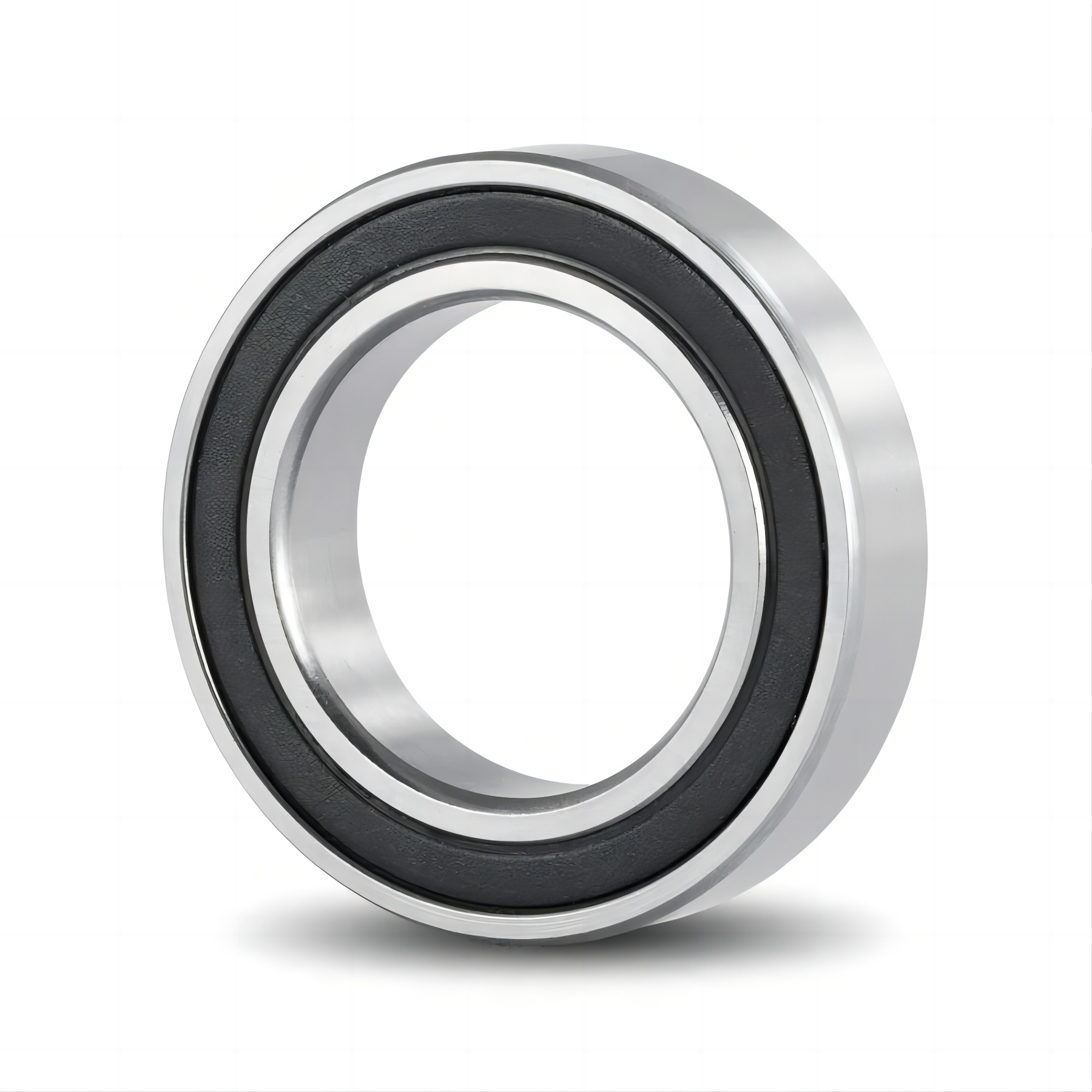

ميزات تصميم تحمل سلسلة 6800
هذا المحمل هو نوع متخصص من المحامل مصمم للحالات التي تكون فيها قيود المساحة وتقليل الوزن عوامل حاسمة. يتميز بوجود مساحة عرضية أصغر بكثير مقارنة بالمحامل الكروية القياسية.
ما هي الفوائد التي يمكن أن توفرها هذه المحامل ؟
1. كفاءة المساحة: يسمح تصميمها النحيف بآلات ومعدات أكثر إحكاما وكفاءة في المساحة ، مما يجعلها مثالية للتطبيقات ذات القيود على المساحة.
2. التعامل مع الحمل: على الرغم من صورتها الرقيقة ، فهي قادرة على التعامل مع كل من الأحمال الشعاعية والمحورية بشكل فعال ، والحفاظ على الأداء في ظل ظروف الضغط المختلفة.
3. الاحتكاك المنخفض: يعرض الاحتكاك المنخفض ، مما يعزز كفاءة الآلات ويطيل عمر كل من المحمل والمعدات.
4. التشغيل الدقيق: يوفر هذا المحمل دقة عالية ، وهو أمر حاسم للتطبيقات التي تتطلب تحكماً دقيقًا وسلسًا في الحركة.
ما يمكن استخدام هذا المحمل ؟
هذا المحمل مناسب لتطبيقات مثل:
1. صناعة الطيران: تستخدم في مكونات الأقمار الصناعية والطائرات حيث يكون الفضاء والوزن من الاعتبارات المتميزة.
2. المعدات الطبية: في الأجهزة الطبية مثل الماسحات الضوئية وآلات التصوير المغناطيسي ، حيث الدقة والتصميم المدمج أمر حيوي.
3. الروبوتات والأتمتة: مثالية للروبوتات والآلات الآلية ، حيث يكون تحسين المساحة أمرًا بالغ الأهمية.
4. الإلكترونيات الاستهلاكية: تستخدم في أجهزة مثل الكاميرات وأجهزة الكمبيوتر المحمولة ، مما يساهم في تصميماتها النحيفة والخفيفة.
| Inquiry | نوع | ثقب | خارجي | عرض | عرض | نصف القطر | درجة التحميل (نيوتن) | أقصى سرعة | ||
|---|---|---|---|---|---|---|---|---|---|---|
| قطر | قطر | B | B1 | آر إس (دقيقة) | ديناميكي | ثابتة | زيت شحمي | زيت | ||
| d (ملم) | دي (مم) | مم | مم | (ملم) | كرس | كور | ||||
| 6815 | 75 | 95 | 10 | 10 | 0.60 | 12500 | 12900 | 12.50 | 12.90 | |
| 6816 | 80 | 100 | 10 | 10 | 0.60 | 12700 | 13300 | 12.70 | 13.30 | |
| 6814 | 70 | 90 | 10 | 10 | 0.60 | 12100 | 11900 | 6.80 | 8.10 | |
| 6813 | 65 | 85 | 10 | 10 | 0.60 | 11900 | 11500 | 7.30 | 8.60 | |
| 6811 | 55 | 72 | 9 | 9 | 0.60 | 8800 | 8100 | 8.70 | 10 | |
| 6812 | 60 | 78 | 10 | 10 | 0.60 | 11500 | 10600 | 8 | 9.40 | |
| 6810 | 50 | 65 | 7 | 7 | 0.60 | 6610 | 6090 | 9.60 | 11 | |
| 6809 | 45 | 58 | 7 | 7 | 0.60 | 6187 | 5381 | 11 | 13 | |
| 6807 | 35 | 47 | 7 | 7 | 0.50 | 4729 | 3821 | 13 | 16 | |
| 6808 | 40 | 52 | 7 | 7 | 0.50 | 4923 | 4178 | 12 | 14 | |
| 6806 | 30 | 42 | 7 | 7 | 0.50 | 4538 | 3402 | 15 | 18 | |
| 6805 | 25 | 37 | 7 | 7 | 0.30 | 4303 | 2932 | 18 | 21 | |
| 6803 | 17 | 26 | 5 | 5 | 0.30 | 2233 | 1456 | 26 | 30 | |
| 6804 | 20 | 32 | 7 | 7 | 0.30 | 4015 | 2462 | 21 | 25 | |
| 6802 | 15 | 24 | 5 | 5 | 0.30 | 2073 | 1253 | 28 | 33 | |
| 6801 | 12 | 21 | 5 | 5 | 0.30 | 1915 | 1041 | 33 | 39 | |
| 689 | 9 | 17 | 4 | 5 | 0.20 | 2467 | 1081 | 34 | 40 | |
| 6800 | 10 | 19 | 5 | 5 | 0.30 | 1716 | 840 | 37 | 43 | |
| 688 | 8 | 16 | 4 | 5 | 0.30 | 1252 | 592 | 36 | 43 | |
| 687 | 7 | 14 | 3.50 | 5 | 0.15 | 1173 | 513 | 40 | 50 | |
| 686 | 6 | 13 | 3.50 | 5 | 0.20 | 1082 | 442 | 40 | 50 | |
